プロジェクトストーリー

「知耕実学」を深化させる学び場　～校舎そのものが教材となり探究心を刺激～

東京農業大学第一中高

　「知耕実学」を深化させる学び舎

東京農業大学第一高等学校・中等部は「知耕実学」を教育理念とし、実学を通して「知」を柔らかく、深く、混ぜ合わせる学びを実践している。
理論と実践を繰り返し本物の学力を身に付けること、そのためには「本物に触れる実学体験」が不可欠で、五感全てを使って体験し、自分の頭で考え、自分の言葉で相手に伝えるプロセスまで学ぶことを重視している。そして、「柔軟な心」と「多角的な視点」を磨くことで、社会に出て本当に役立つ人材を育成している。
今回、特別教室棟の建替えを通じて、「知耕実学」をより深化させる学びの場を建築として如何に体現するかを設計のテーマとした。
本記事では、この学び舎を実現するにあたって行ってきた意匠・構造・設備を統合した追求の内容について紹介する。

計画概要
学びの進化・深化に適応するフレキシブルシステムの構築
子どもの探究心を刺激する校舎が教材となる空間の創出

計画概要

建物は既存校舎と接続される特別教室棟（3,351.05㎡）であり、工事ステップの都合上１期工事と２期工事に分かれており、１期工事が竣工済み。２期工事が施工中で2028年3月に完成予定である。

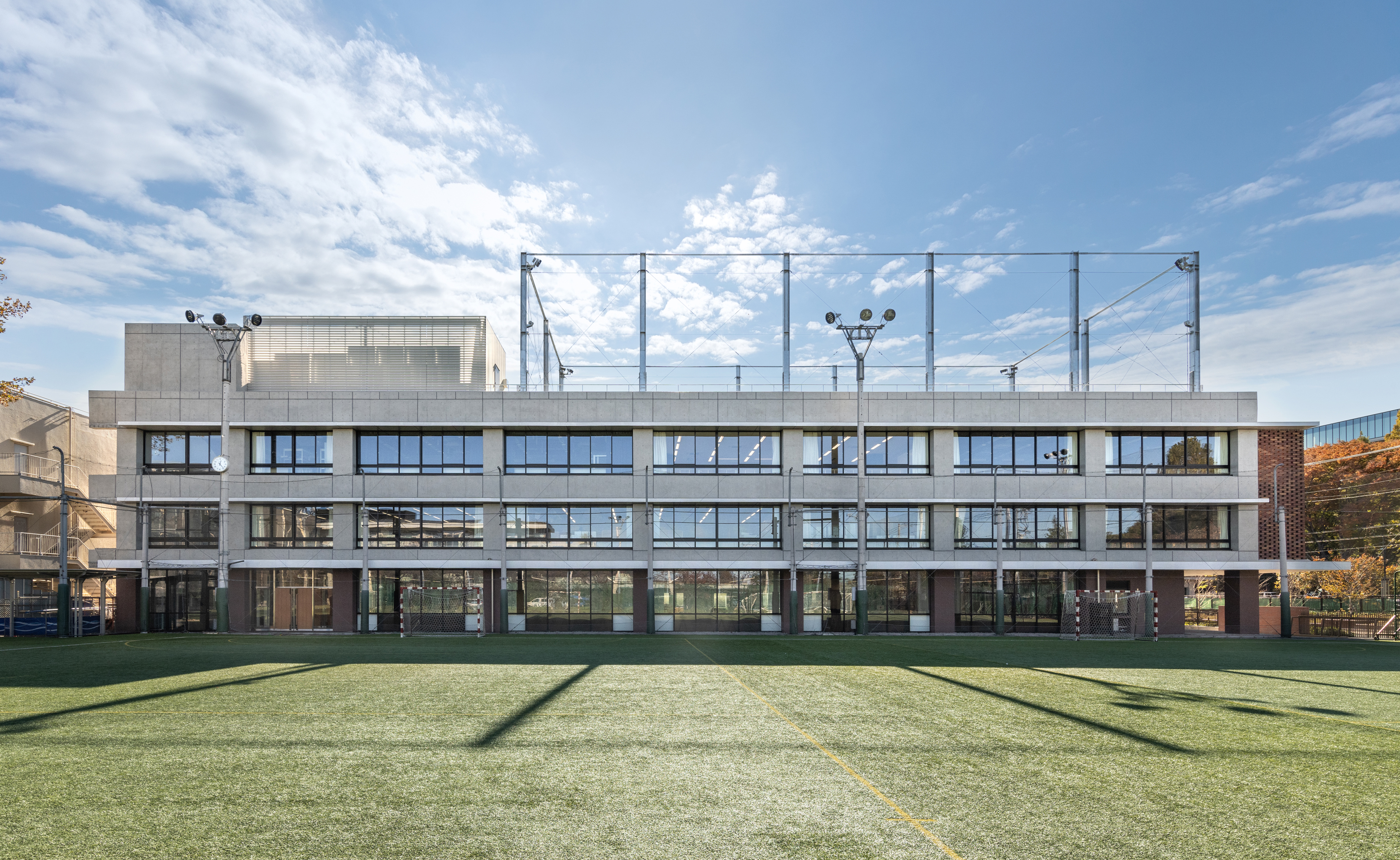

外観（前面道路側）

　今回特別教室棟として、１階には、学びを耕す共創空間＝知の融合を期待し、自発的に使えるラウンジ（1期）や図書館（２期）を20m×100mの一面フラットスラブの一体空間に配置し、教科や学年を越えて学びを掛け合わせる「CULTIVATE FIELD」とした。

２・３階には、特別教室を配置し、学びを深める探求空間とし、企業や大学のラボやアートスタジオのような本物の探求空間「LAB／STUDIOゾーン」として設計した。

昼休みや放課後のラウンジには大勢の生徒が集まり、教え合い、イベントミーティングなど様々な活動が展開され「知耕実学」の実践の場となっており、図書室も一体に繋がり、さらに柔らかく、深く、混ぜ合わせる学びが実践される空間となっている。

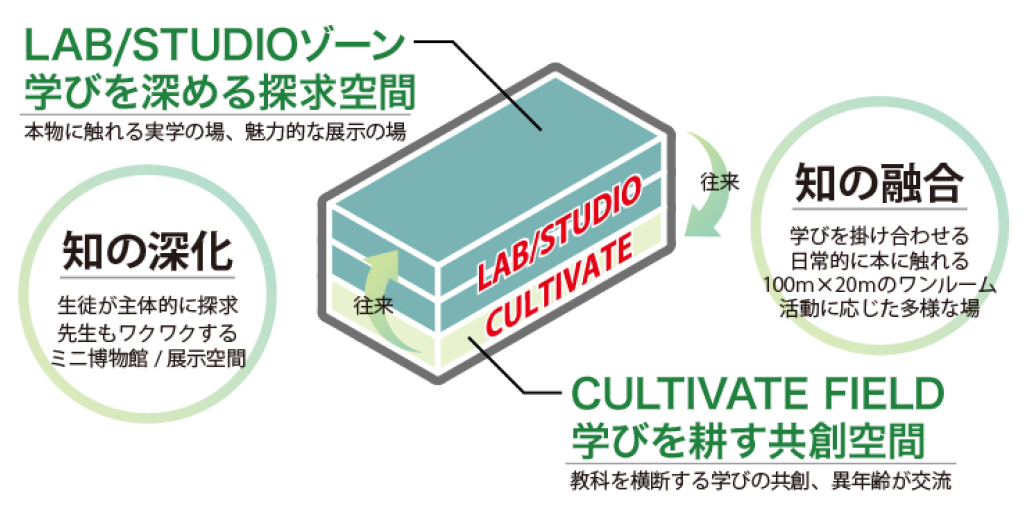

空間構成ダイアグラム

学びの進化・深化に適応するフレキシブルシステムの構築

昨今、ますます学びの多様化が進み、将来的な学びの変化に柔軟に対応し、建物自体が常に学びの進化・深化に適合することが求められる。

そのためのポイントは２点。生徒の人数変化や授業形態に対応するための間仕切り対応（学習空間の変容への適応）と、実験設備の増設等にも柔軟に対応できる設備対応（学習環境の変容への適応）である。

学習空間の変容への適応

既存校舎への接続を行う必要があったため、建物の階高が制限された。一方で、学びの校舎として、開放感を出すために、ボイドスラブを採用し、梁を出さない計画としてそれを実現した。梁型のないフラット面は乾式の間仕切り壁をつくるのに最適であり、将来の変動可能性もあげている。

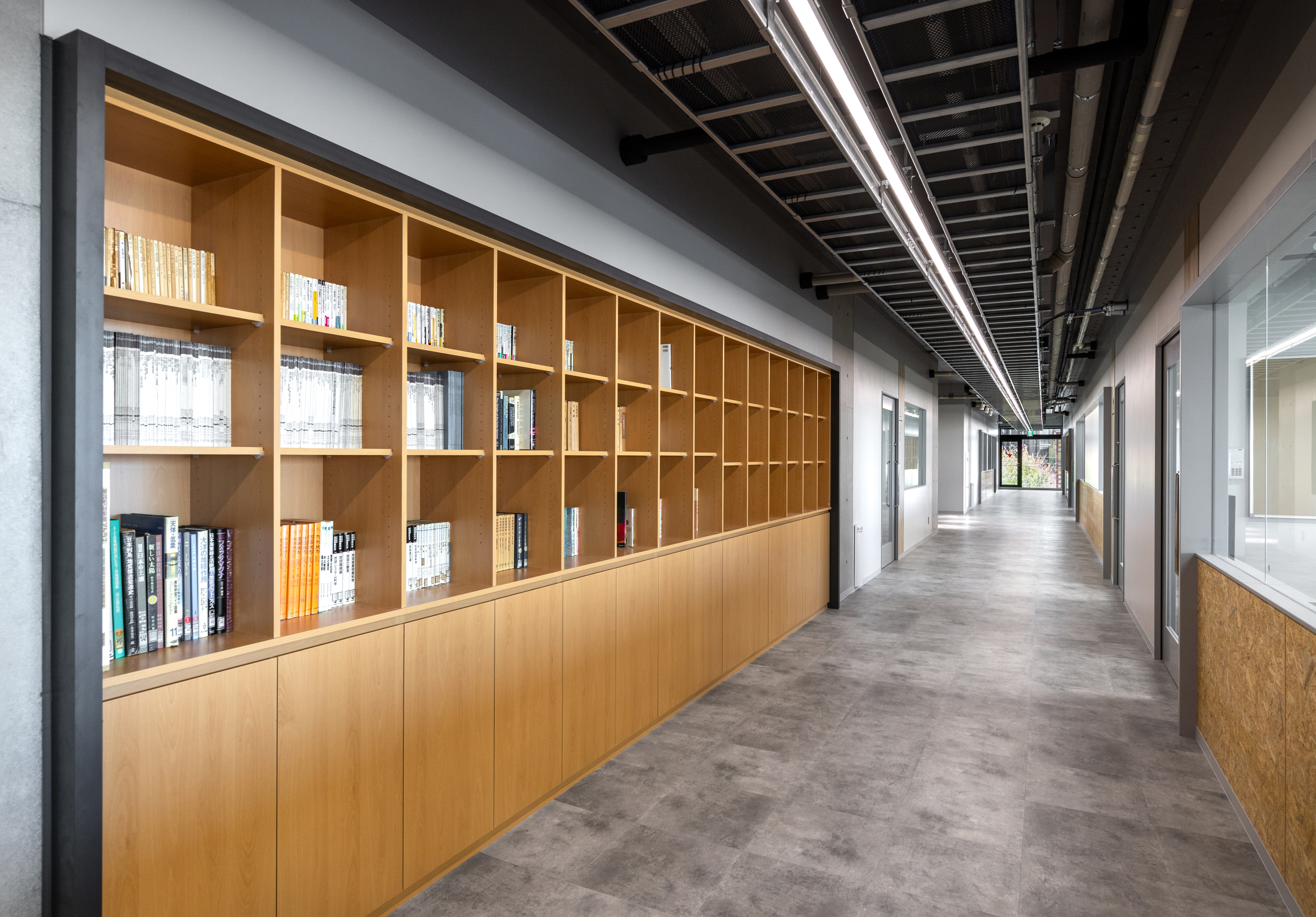

廊下に面する間仕切り壁も、特別教室の用途に応じて展示棚や教室内の様子が分かるガラス開口を設けており、多様な空間のつくり方を実現した。

また、耐震壁は教室の間仕切り壁と干渉しないように外周やコア回りに寄せている。柱スパンを均等にすることで構造的なバランスを整えて力学的な合理化を図ると同時に、均質な空間構成が間仕切り位置の自由度を高めている。

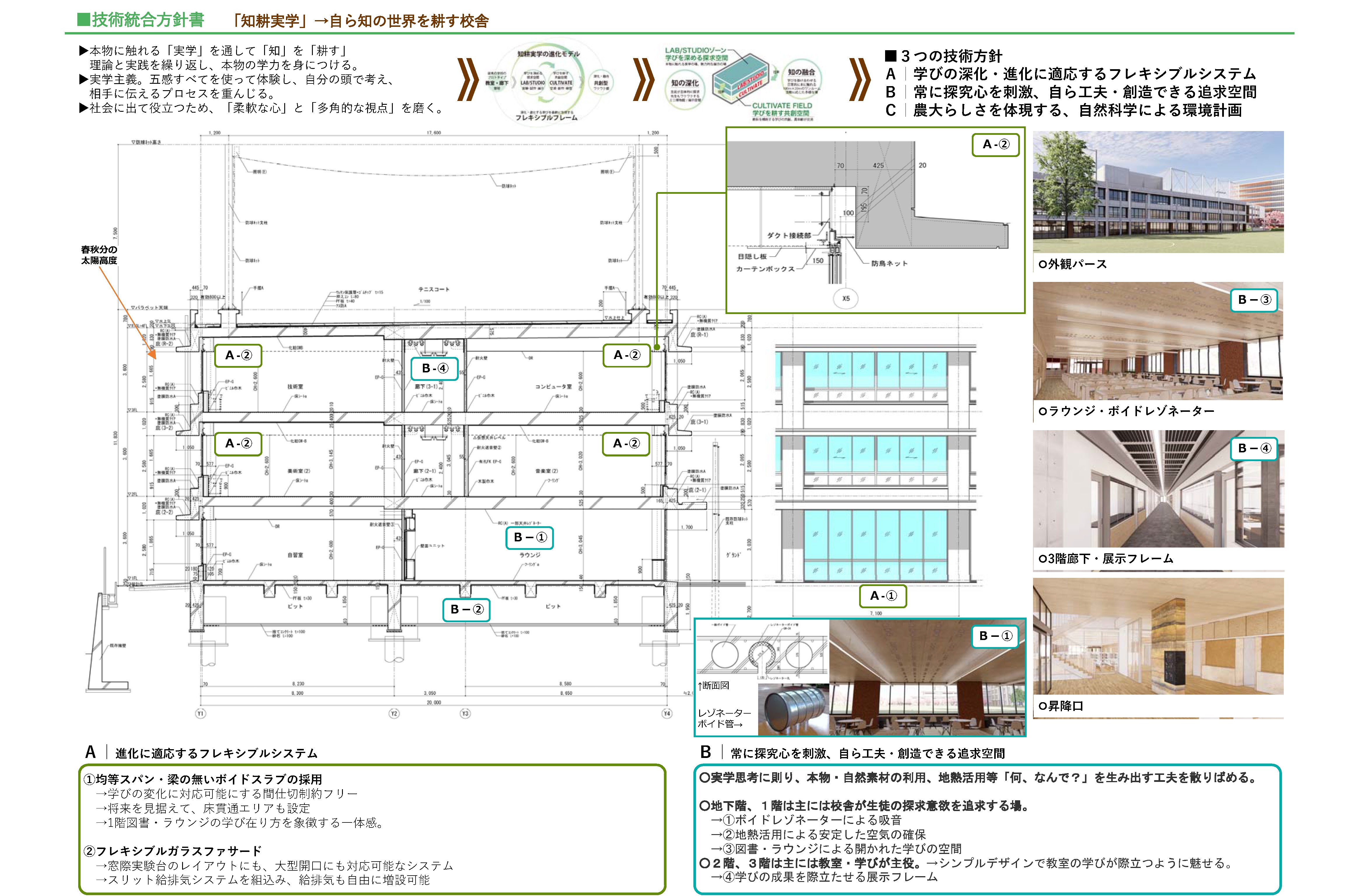

矩計図（技術統合方針書）

本計画では、将来改修の負担を減らすため、設備を「更新しやすい構成」で成立させた。主な工夫は、①天井レス、②廊下幹線、③ファサード給排気、④PS最適化の4点である。

1）天井レスによる更新性の確保

前段で触れた既存校舎接続のため、天井高が不足する恐れがあった。そこで教室は天井レスとし、開放感を確保した。設備機器の下端は床上2,600mm程度だが、スラブ下端は床上3,000mm以上となる。なお、コンピュータ室や家庭科調理室などは用途に応じて天井を設けている。

2）中廊下型と廊下幹線による改修範囲の局所化

2・3階は中廊下型とし、廊下に設備のメインルートを通した。これにより両側教室へ効率よくユーティリティを供給できる。更新や増設の際も、廊下側から段階的に対応しやすい。教室内の影響範囲も小さく抑えられる。

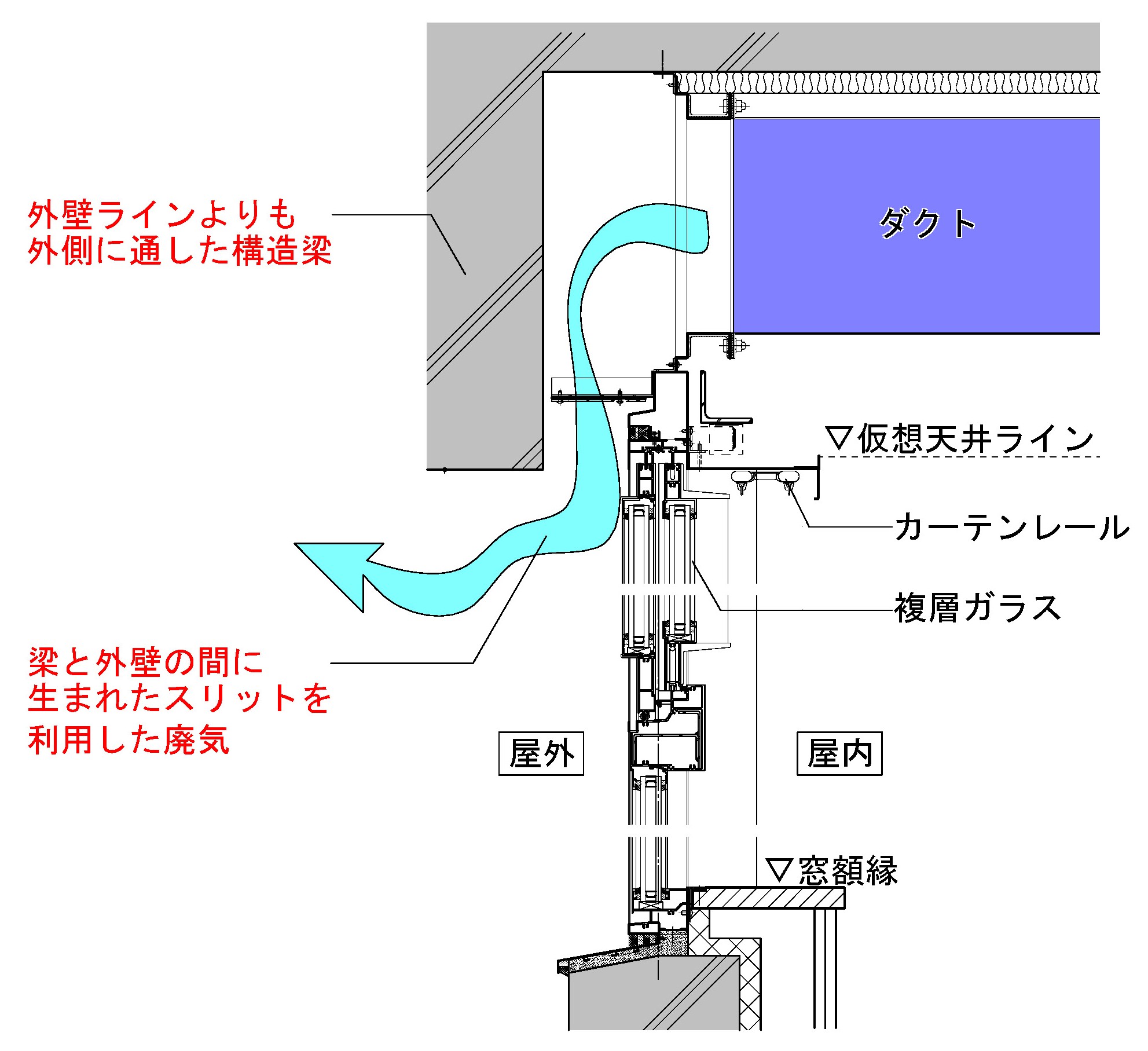

３）スリット型給排気による増設対応

特別教室は火気利用や局所排気などで、給排気設備が増えやすい。予備スリーブ方式は、ダクト寸法や位置が固定され将来自由度が下がる。そこでスリット型給排気を採用した。外周梁を外壁ラインより外側に通し、梁と外壁の隙間を給排気経路に利用する。給気と排気は離して配置し、ショートサーキットも防いでいる。

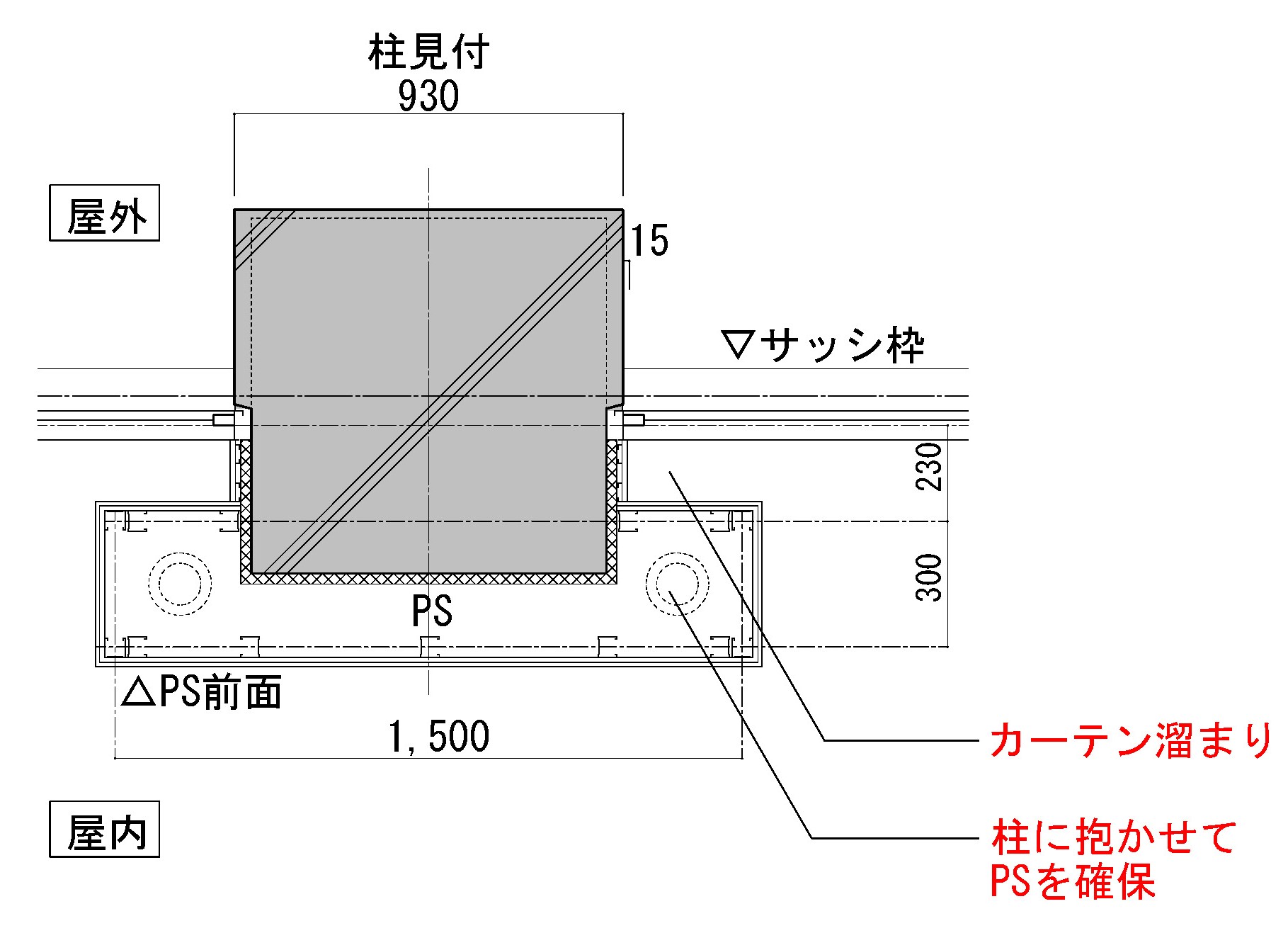

４）梁外出しによる竪配管自由度とPSの整理

梁を外側に出すことで、柱際で竪配管を通しやすくなる。梁回避のためにPSが教室内へ張り出す状況を抑えられる。結果としてPS寸法は最小限にできた。一方、特別教室は配管量が多くPSが大きくなりやすい。そこでPSは教室に広く面させ、掲示面として使えるようにした。PS背面はカーテン溜まりとしても利用できる。

子どもの探究心を刺激する校舎が教材となる空間の創出

子どもたちの校舎そのものを学びの教材になるように計画を行った。建築空間にそれが現れていることを発見し、サインで原理等を解説することで興味関心をひく仕掛けを散りばめている。ここでは①ボイドレゾネーター（１期工事）と②ワッフルフレーム（２期工事）について説明する。

生徒の探究心を刺激する音環境～ボイドスラブを活用した吸音装置の工夫～

１）　音環境コンセプト

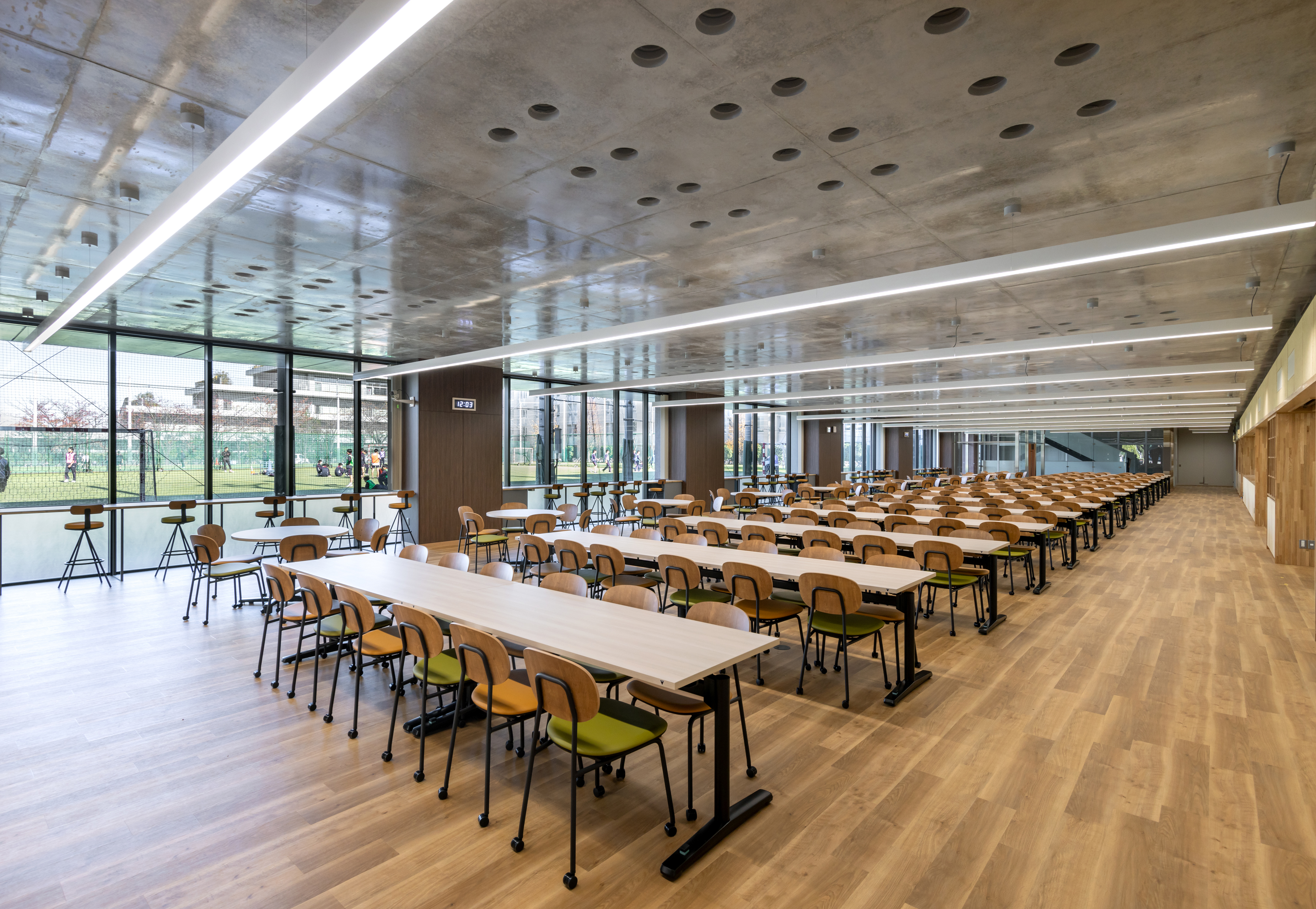

１階は100mのボイドスラブ現わしの意匠で学びの一体感を表している。一方で、ラウンジの特性上、「吸音」要素が必要となる。そのため、本来吸音を行わないRC直天井面に孔をあけることで天井に吸音性能を付加（以下、ボイドレゾネーターと称する）。吸音書架と組み合わせることで、適切な音環境の１階のラウンジ空間を実現した。天井の孔の近傍で音の反響が僅かに変わり、サインで原理を表示することで、生徒の興味関心を促し、探究心を刺激することを意図した。

２）　ラウンジの音環境の設定

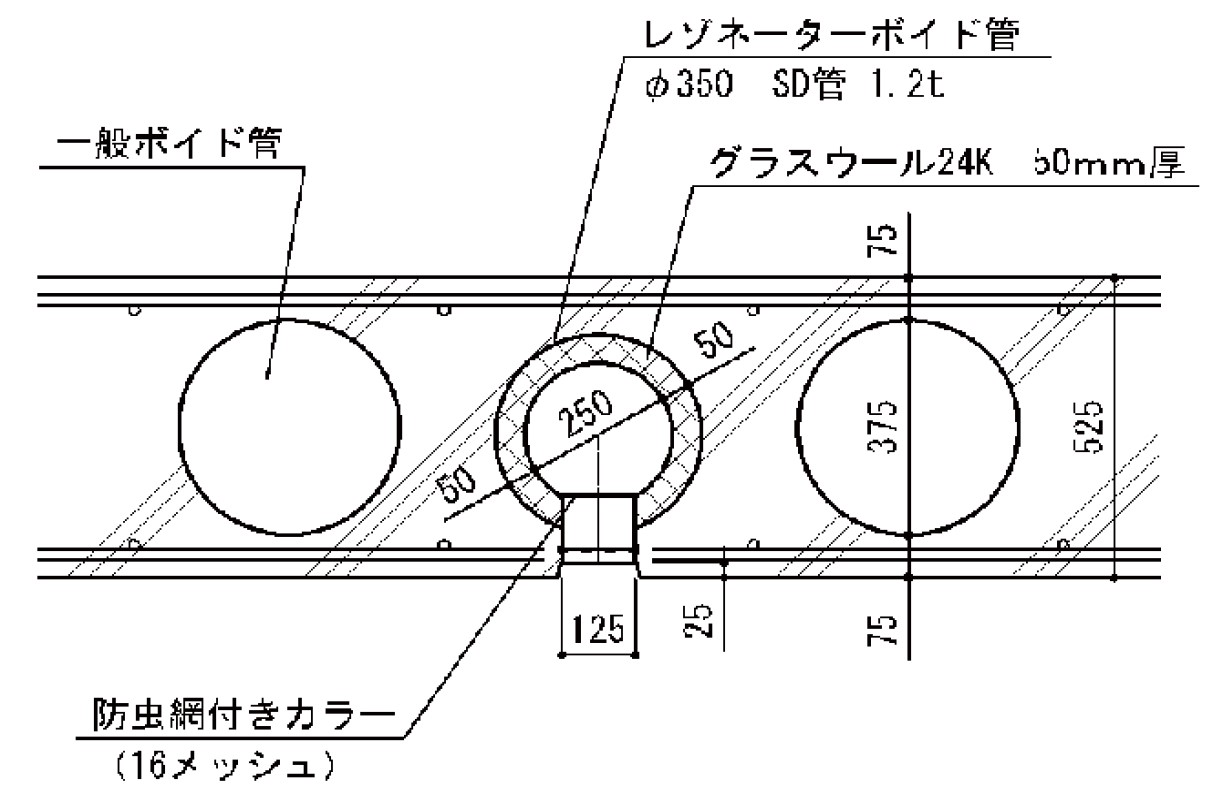

本ラウンジは、長方形平面の階高3.6mである。床仕上げはフローリング、天井がRC直天、外壁面は全面ガラス、その他は書架となっており反響の起こりやすい環境となっている。そこで書架には木毛セメント板＋スリット吸音機構を採用し、中高音域の吸音性能を確保。加えて、低音域の吸音として、ヘルムホルツ共鳴を利用したボイドスラブの配管を用いた、吸音装置を開発した。

吸音性能としては下記計算式で算定。

f0=(c/2π)×√(s/V(l＋δ)〔Hz〕^２)

f0を平均吸音率0.7として、配管に内蔵したグラスウールによりf0より上下になだらかな吸音特性を示すと仮定している。

また、配管径は構造スパンから決定しており、躯体の適正な軽量化にも寄与している。

３）ボイドレゾネーターの施工検討

本件実現のため、ボイド管の加工及び脱型について設計時から施工時まで検証を重ねた。

１点目は配管加工による強度低下への対応として材料厚を上げた。また、グラスウールの接着性、加工性について検証を行った。

２点目は打設後の脱型の検証。ボイドスラブ裏はそのまま天井仕上となるため、設計段階、現場段階でサンプルを作成し、脱型実験を行った。結果として、木栓を型枠に取付けることにより、デザイン性能を満足する駆体の実現につながった。

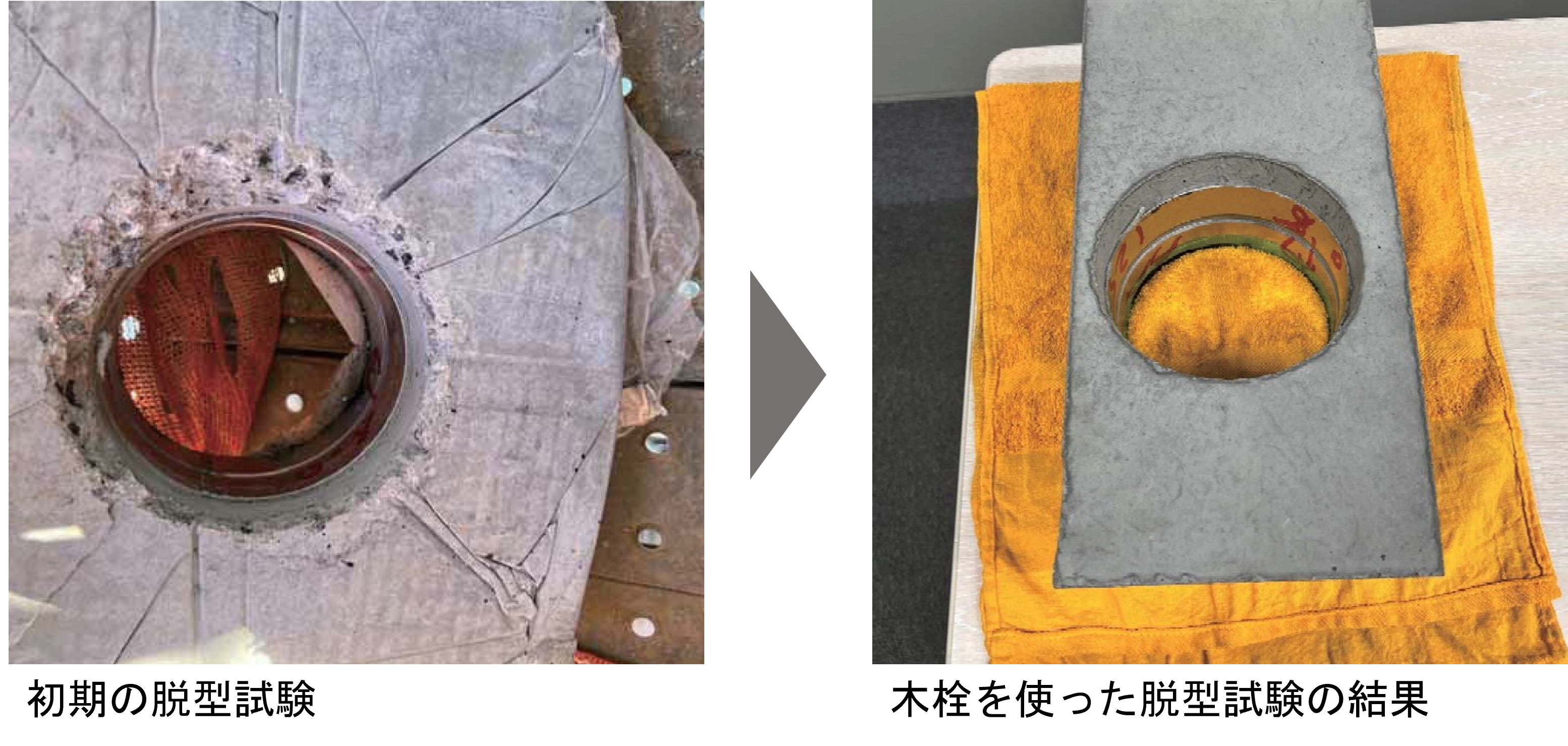

脱型前後比較写真

４）計測結果

完成した建物において、残響時間を測定した。測定方法は、ISO-3382 に従い、ラウンジ内でインパルス応答測定を実施し、残響時間を算出する。ラウンジに 12 面体スピーカーを設置しスイープ信号音を発生させ、各所に設置したマイクロフォンで収音する。測定された信号音(インパルス応答)の減衰性状を分析し、周波数毎の残響時間を算出した（図１２，写真１１，１２）。

測定結果を表１に示す。残響時間としては、2秒前後を全周波数域で計測ができた。また、125Hzの低周波域の吸音を担っているボイドレゾネーターの効果が出ていることも分かる。一方で、250Hz~1kHzでは、レゾネーター及び書架吸音の吸音効果が弱まった。家具や吸音カーテン等が設置され、残響時間が短くなることが予想される。

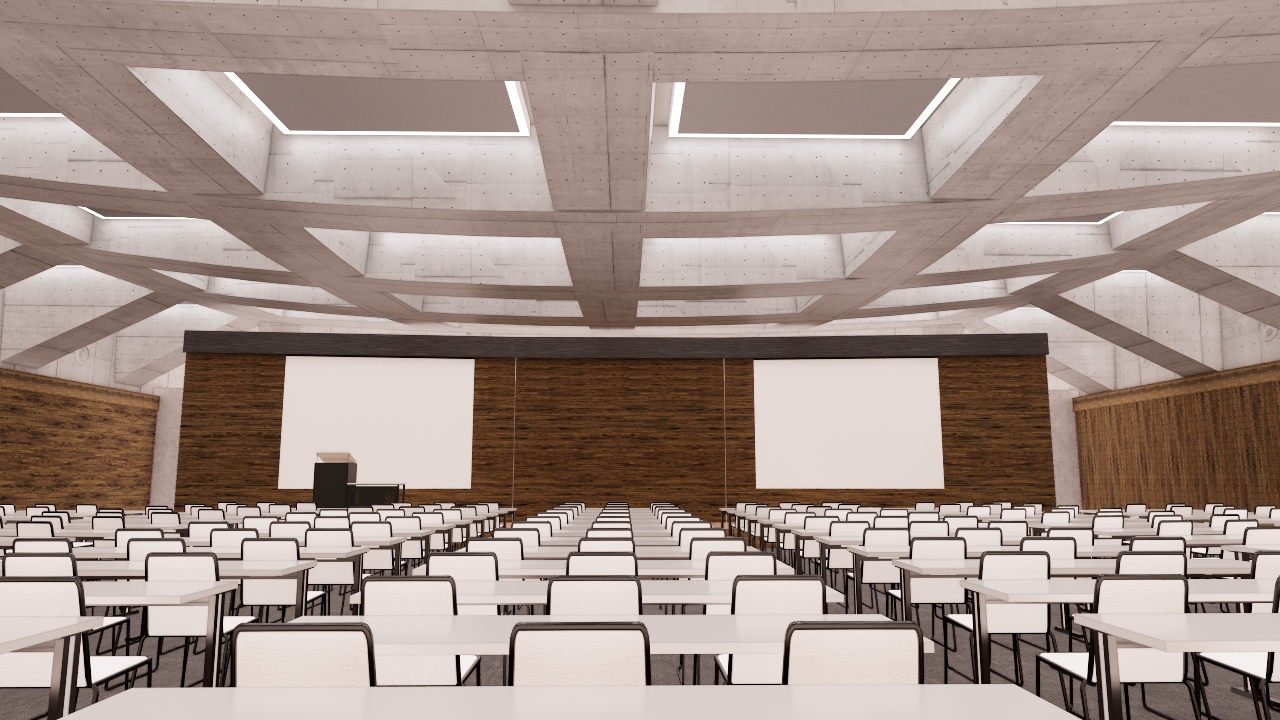

生徒の探究心を刺激する視覚化された力の流れ～講堂天井ワッフルフレームの追求過程（工事中）

既存建物との制約や高さ制限等の条件から、本建物では講堂を地下に配置する計画とした。一方で、講堂の特性上無柱空間が必須の条件であり、上階との柱配置の関係でお神楽形状となる。その条件を複合的に検討し、上階の力をワッフル上の梁で受けることで、力を分散させ、梁サイズを抑制する計画とした。加えて、上階の柱から受ける応力を解析し、応力に応じて梁せいや形状を変更することで、力の流れを可視化しつつ、講堂の天井のデザインとした。

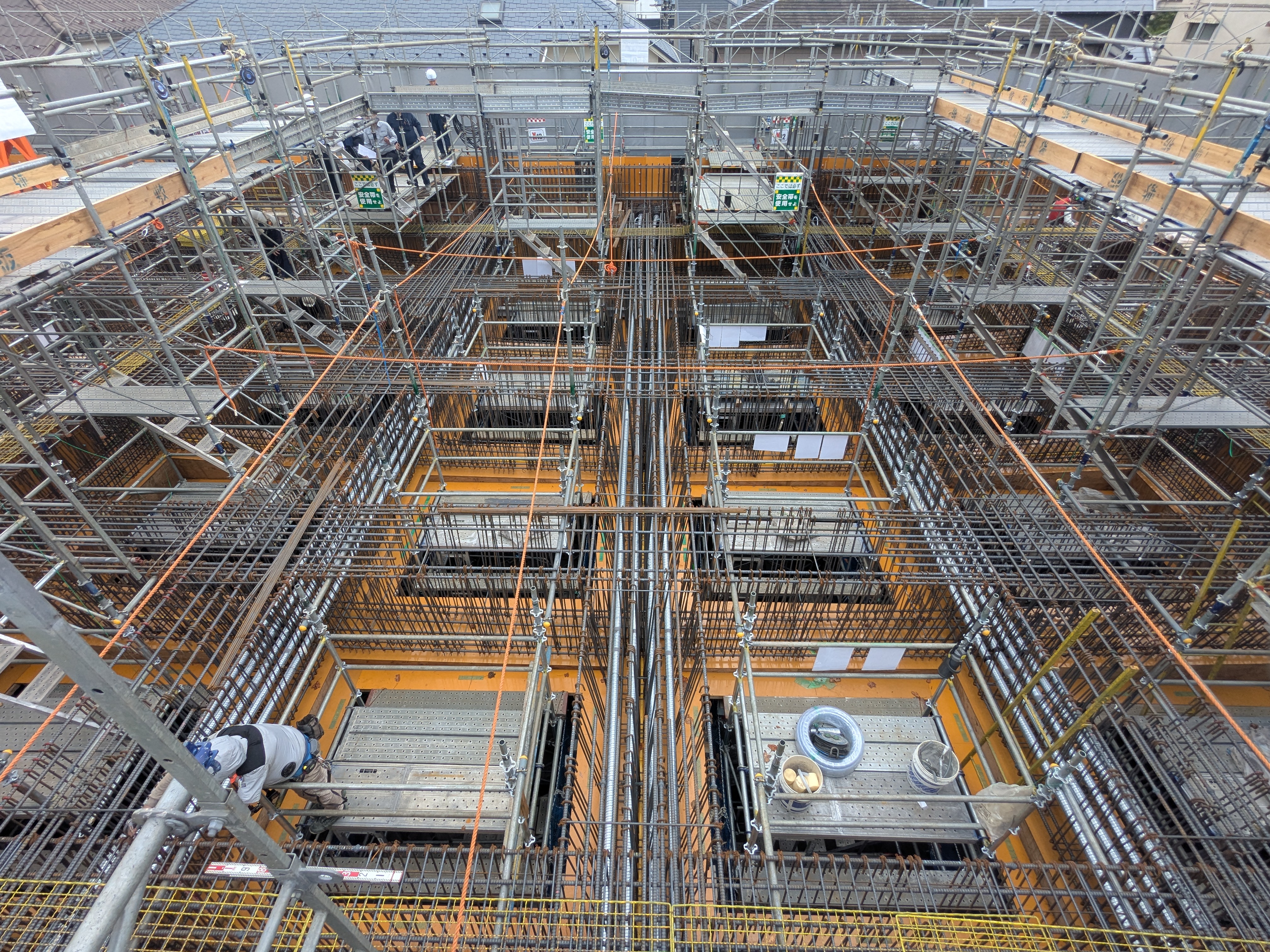

施工的にも非常に難しく、ワッフルフレームの型を型枠で組み、そこにコンクリートを流し込むことで実現している。設計者はもちろん、施工者、型枠業者、鉄筋業者、コンクリート業者と膝を詰めて複数回打合せを行うことで、新しい形状のフレームに挑戦している。

この力の流れの形状は、数学的に説明できる回転楕円体を用いている。身近なものでは、卵やラグビーボール、地球の形状に用いられており、力の分散と視覚的に美しい、スペース活用の点が特徴である。この空間から生徒たちには、建築学からデザイン工学、航空工学、さらに数学といった実学への探求心を燃やせるきっかけとなることを願っている。

建築概要

用途: 学生ラウンジ、特別教室
延床面積: 3361.05㎡
構造: RC造
階数: 地上4階
